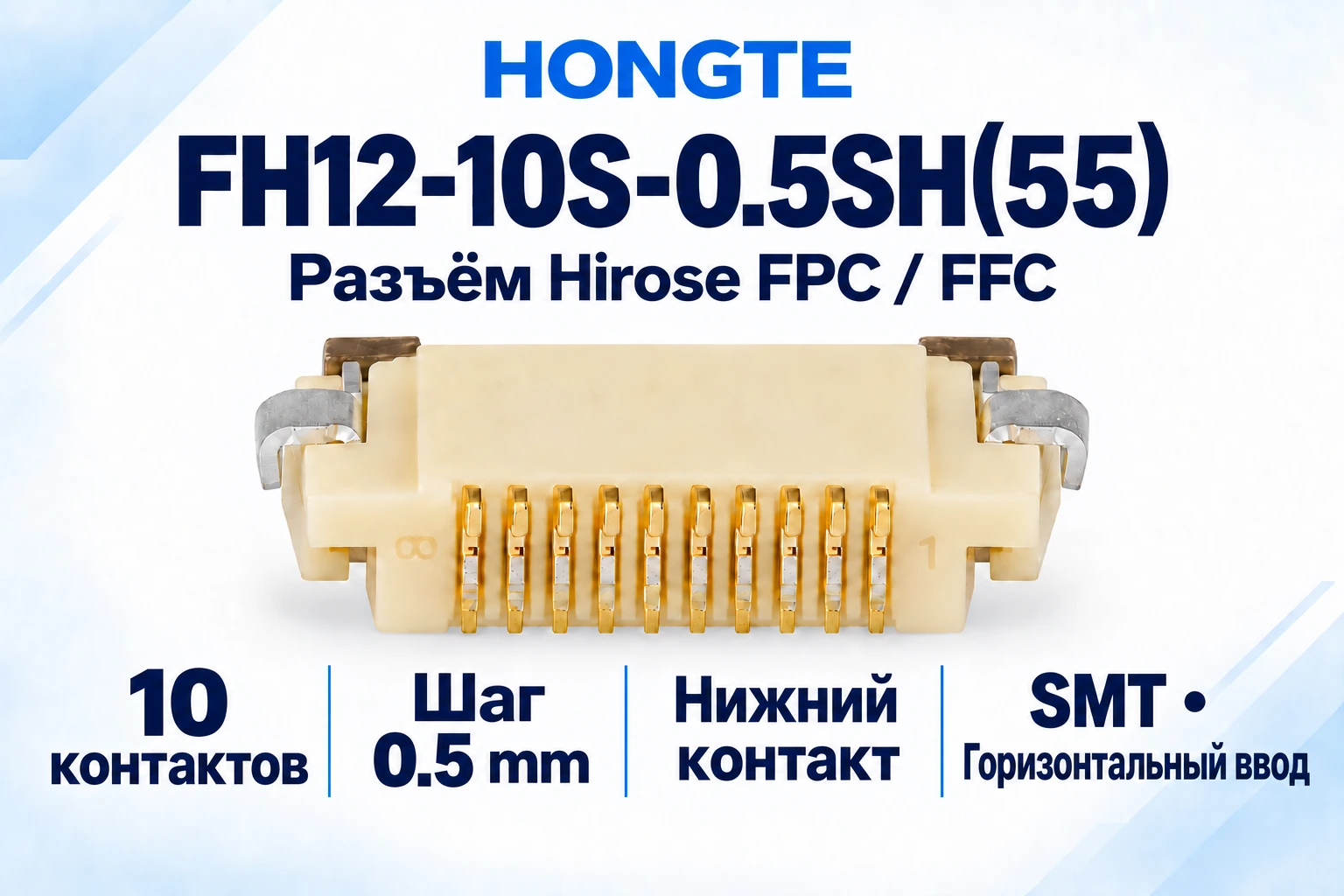

Hirose FH12-10S-0.5SH(55) — 10-контактный разъём FPC/FFC с шагом 0.5 mm для компактного соединения платы со шлейфом. Эта версия имеет нижние контакты, горизонтальный ввод кабеля и откидной ZIF-замок с передним приводом.

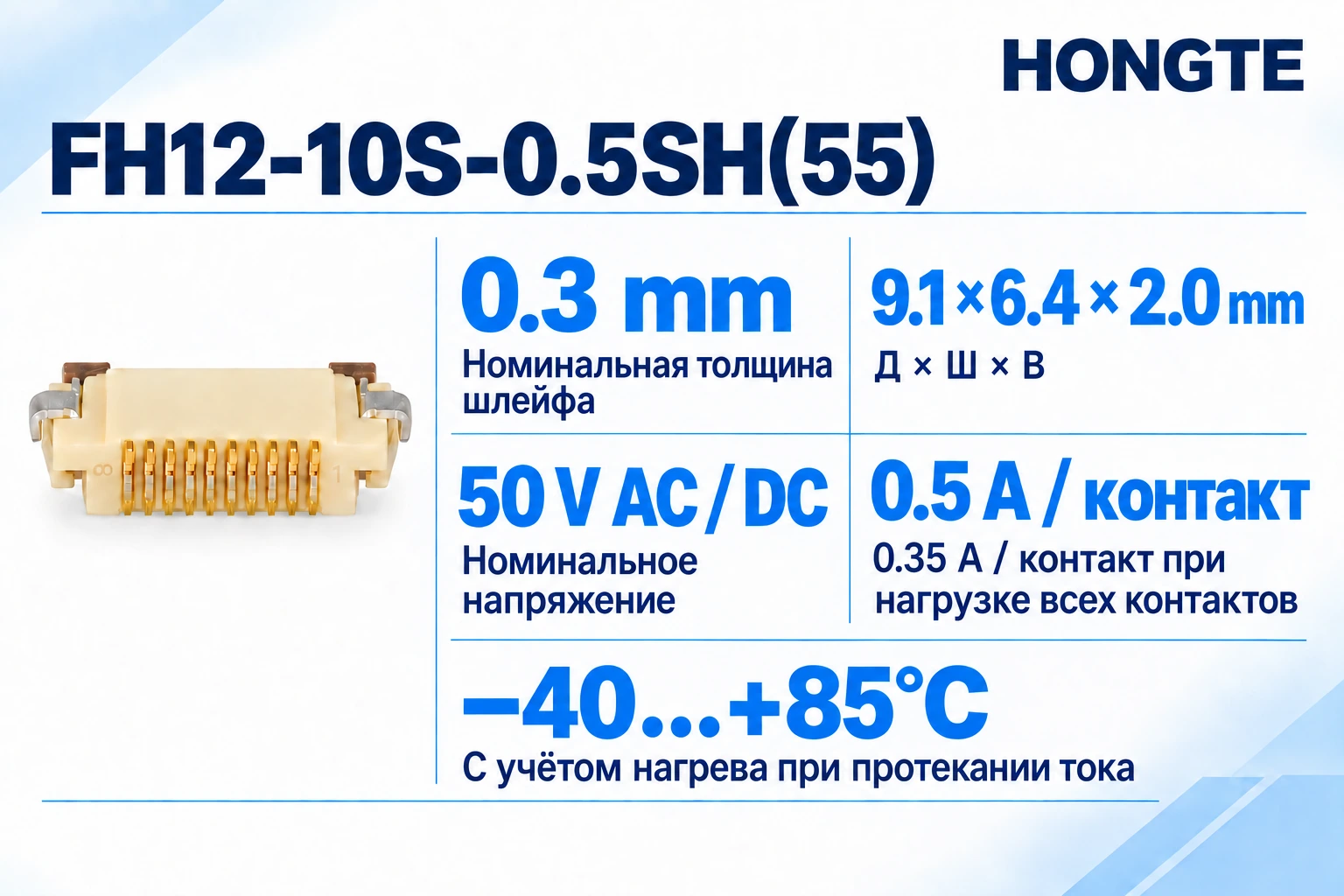

Основные характеристики Монтаж: поверхностный SMT, горизонтальный ввод. Кабель: FPC или FFC номинальной толщиной 0.3 mm. Контакты: позолоченные, 10 позиций в один ряд. Габариты: 9.1 × 6.4 × 2.0 mm, длина × ширина × высота. Номинальное напряжение: 50 V AC / 50 V DC. Номинальный ток: 0.5 A на контакт; при одновременной нагрузке всех контактов используйте 0.35 A на контакт согласно каталогу FH12. Рабочая температура: −40°C…+85°C, включая нагрев от протекающего тока.

Проверка выбора До заказа сверьте сторону контактов кабеля, толщину, размеры заделки и посадочное место с чертежом Hirose. FH12A-10S-0.5SH(55) — версия с верхними контактами; её нельзя считать идентичной заменой.

Для предложения передайте полный номер и нужное количество. Уточните наличие, код даты, оригинальную упаковку, требования к кабелю и доставку.
