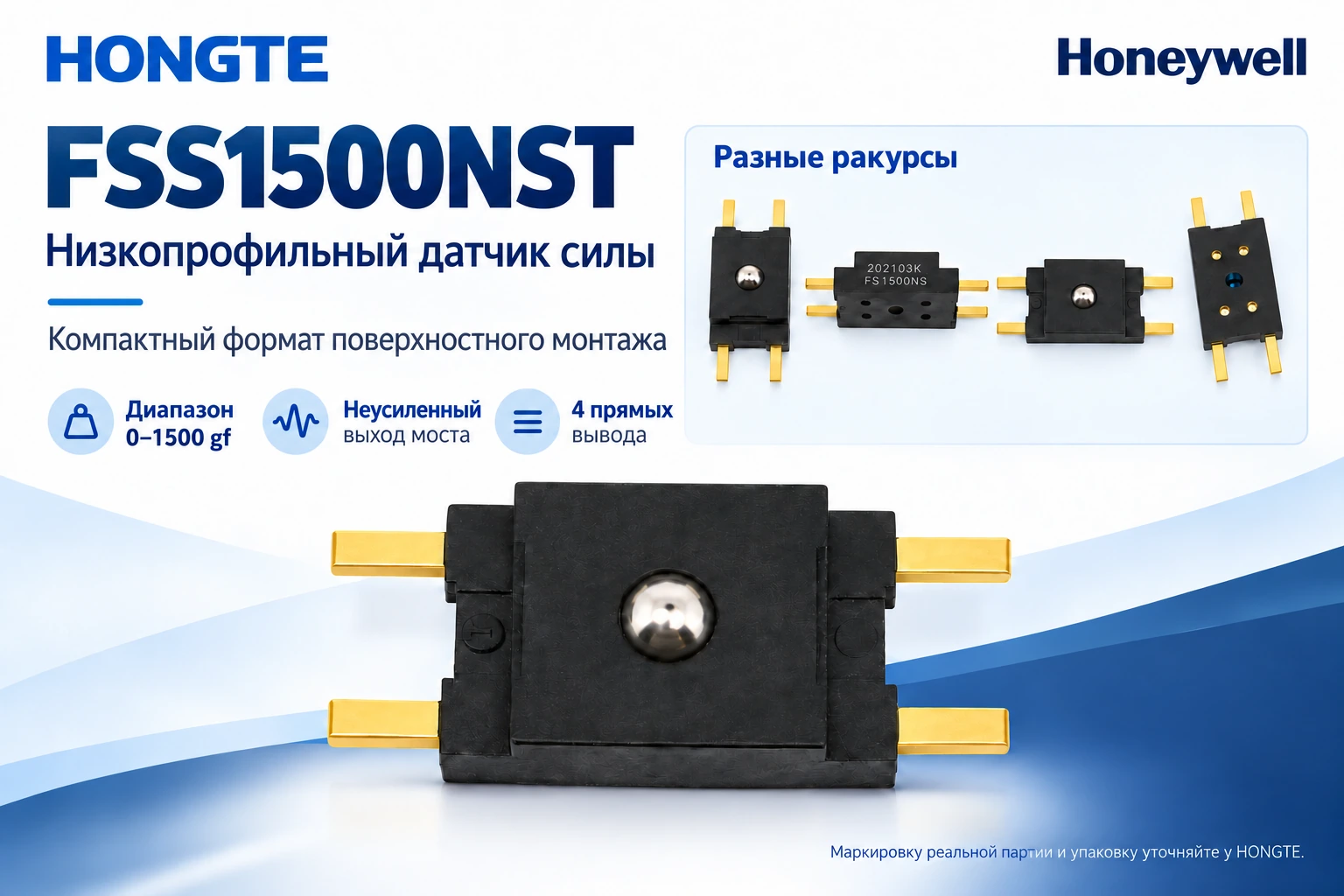

Honeywell FSS1500NST — низкопрофильный датчик силы с четырьмя прямыми выводами и шариком из нержавеющей стали, передающим усилие на пьезорезистивный мост Уитстона. Неусиленный дифференциальный милливольтовый выход без температурной компенсации предназначен для измерительных систем с подходящей обработкой сигнала и калибровкой.

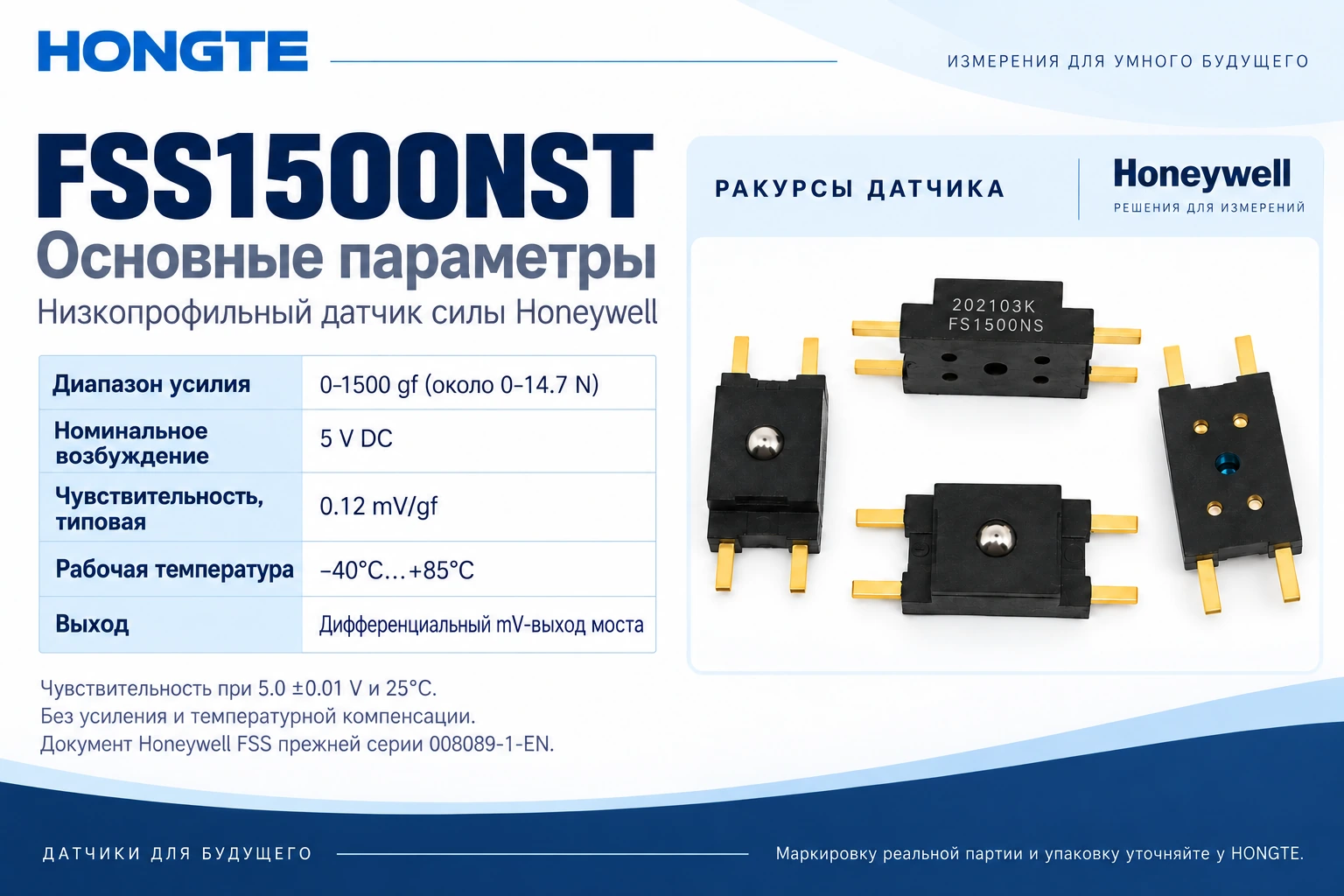

Основные характеристики Диапазон: 0–1500 gf, приблизительно 0–14.7 N. Номинальное возбуждение: 5 V DC. Типовая чувствительность: 0.12 mV/gf при 5.0 ±0.01 V и 25°C. Рабочая температура: −40°C…+85°C. Корпус: низкопрофильный 4-выводной формат поверхностного монтажа с прямыми выводами.

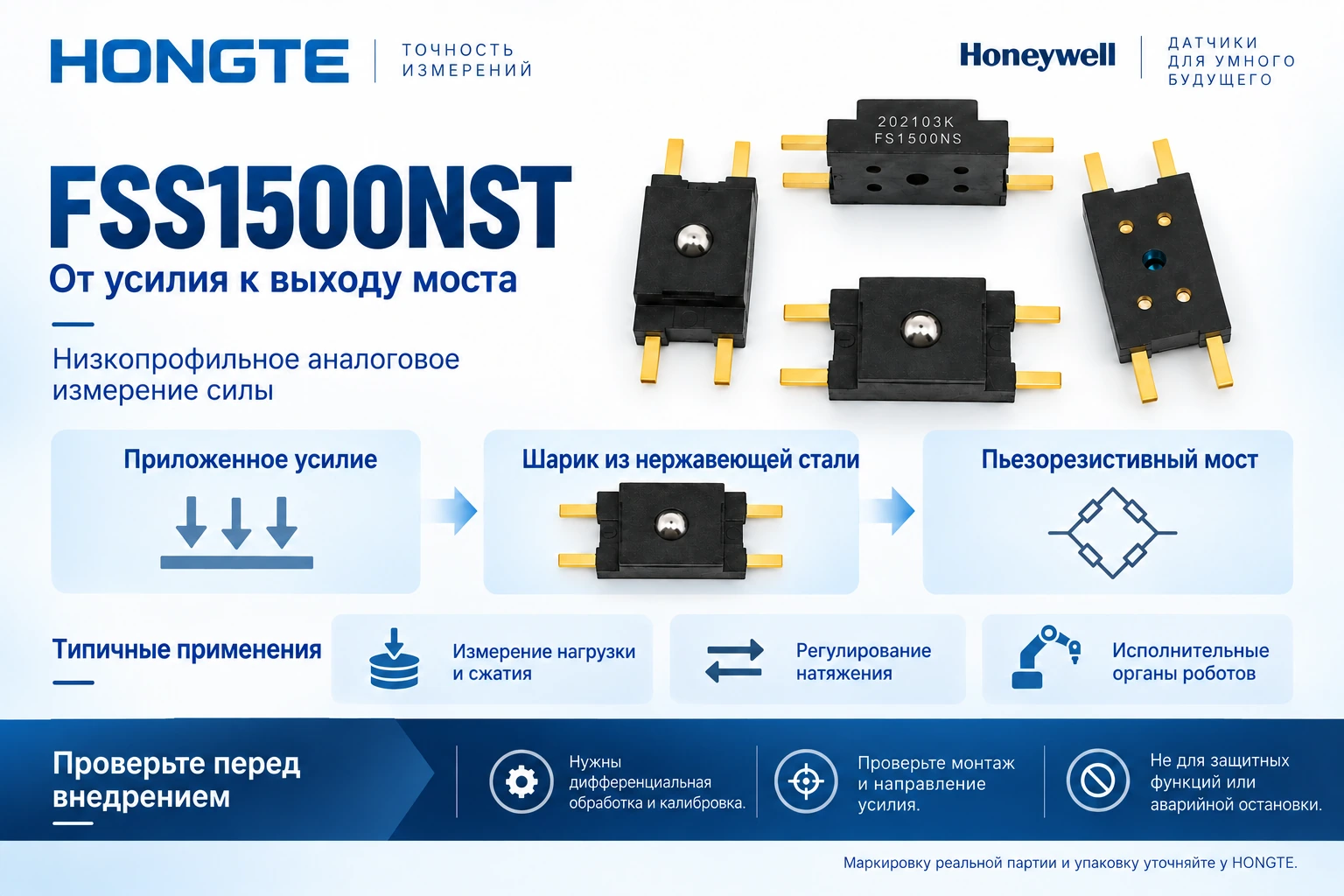

Проектирование Возможны измерение нагрузки и сжатия, регулирование натяжения и обратная связь по усилию в исполнительных органах роботов. До внедрения проверьте дифференциальное считывание, калибровку, монтаж и направление усилия. Не используйте этот датчик как защитное устройство или элемент аварийной остановки. Изображения поясняют принцип работы и не являются схемой подключения.

Документы и заказ Связанный прежний документ Honeywell FSS Series прямо включает FSS1500NST и является общим для семейства. Параметры более новых датчиков серии FSS WNS нельзя подставлять для этой модели. Суффикс NST в этом документе обозначает упаковку в тубы; подтвердите поставляемую партию и упаковку у HONGTE. Фото и информационные изображения не гарантируют маркировку или код даты каждой складской партии.
