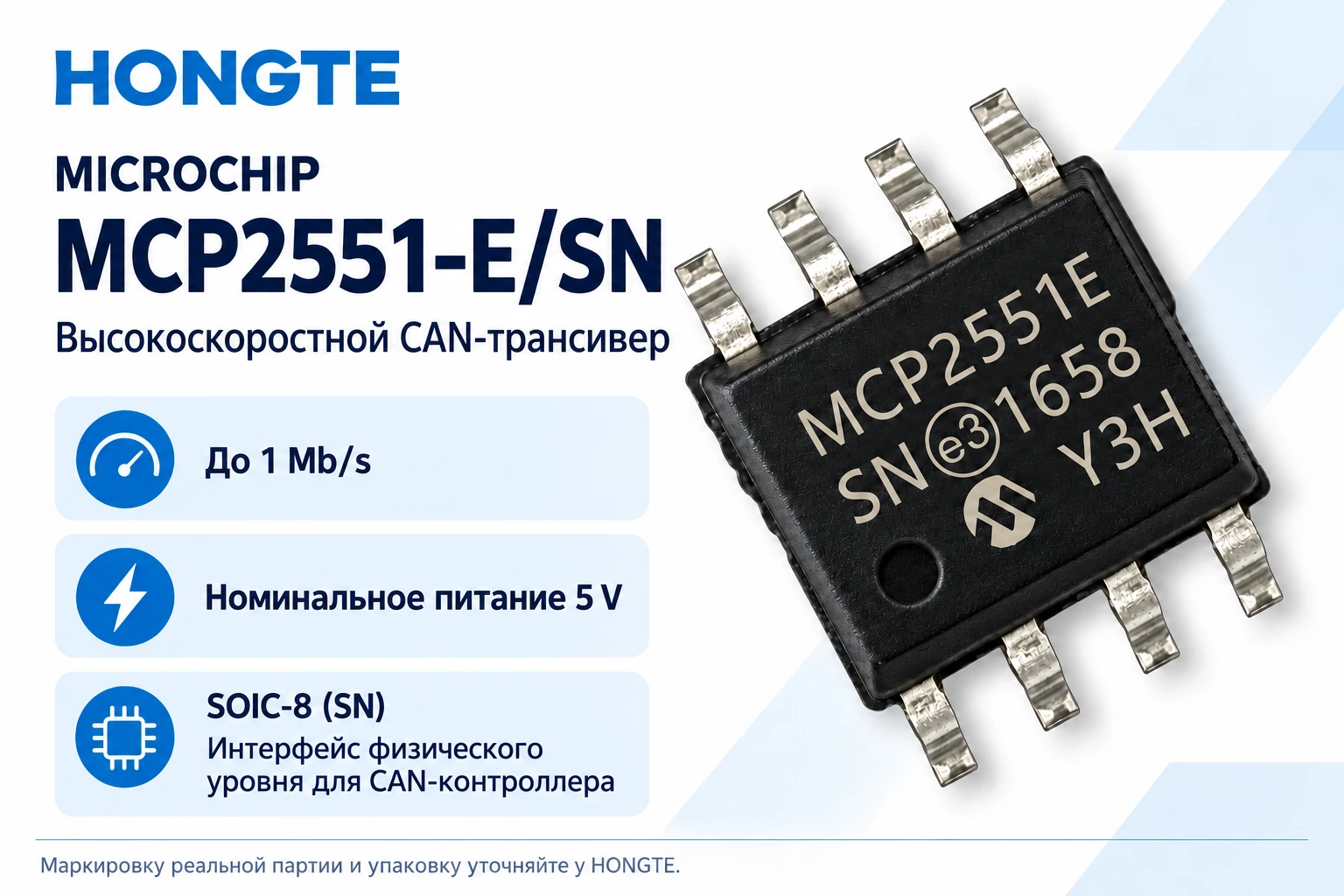

MCP2551-E/SN — высокоскоростной трансивер физического уровня CAN компании Microchip, соединяющий контроллер протокола CAN с дифференциальной шиной CANH/CANL. Поддерживает скорость до 1 Mb/s и рекомендуемое питание 4.5–5.5 V, номинально 5 V.

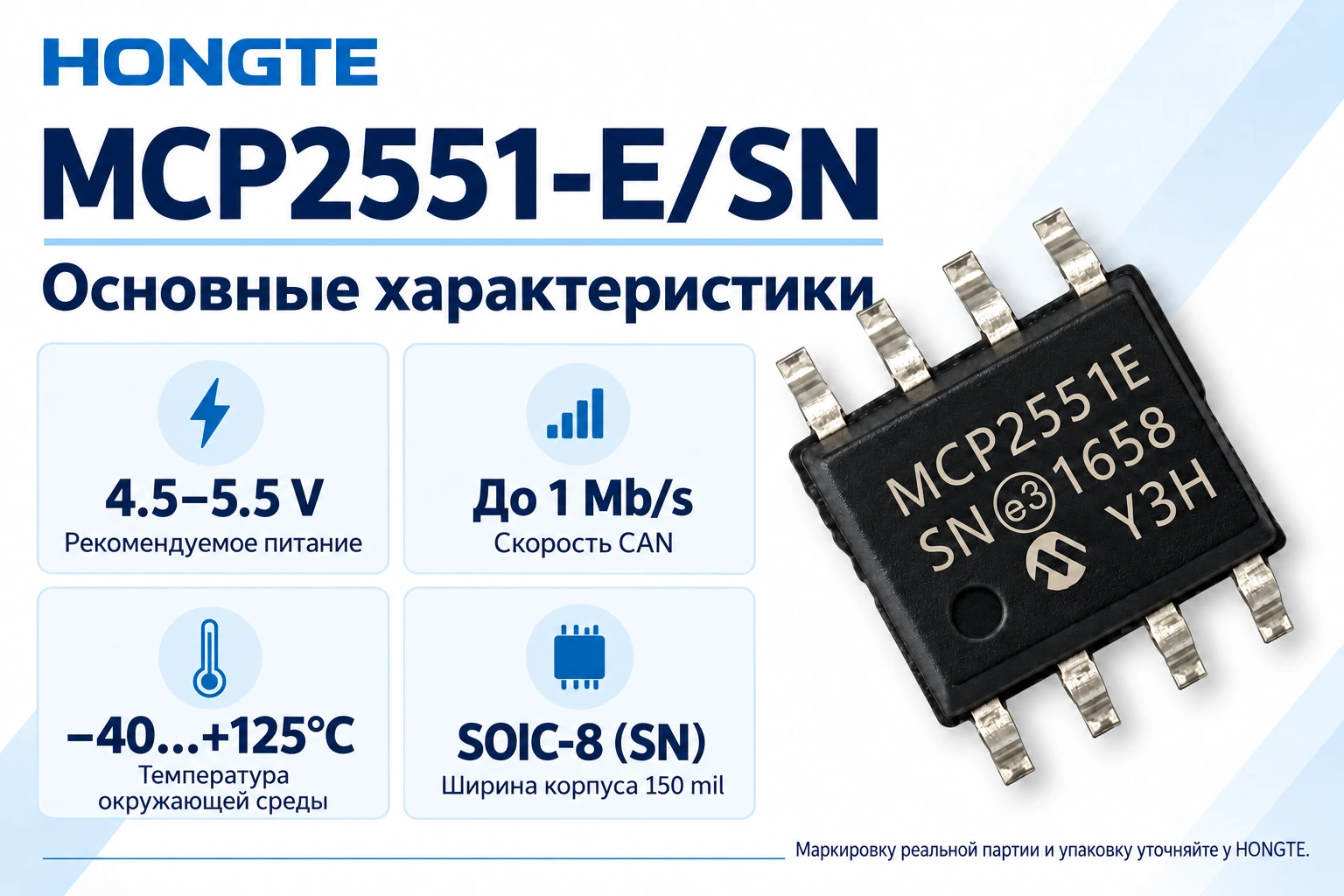

Версия E/SN рассчитана на расширенный диапазон температуры окружающей среды −40°C…+125°C и поставляется в 8-выводном SOIC с шириной корпуса 150 mil. Вывод RS выбирает высокоскоростной режим, управление скоростью фронта или ожидание. Встроены тепловое отключение, защита от короткого замыкания шины, защита при включении и снижении питания и обнаружение постоянно доминирующего TXD.

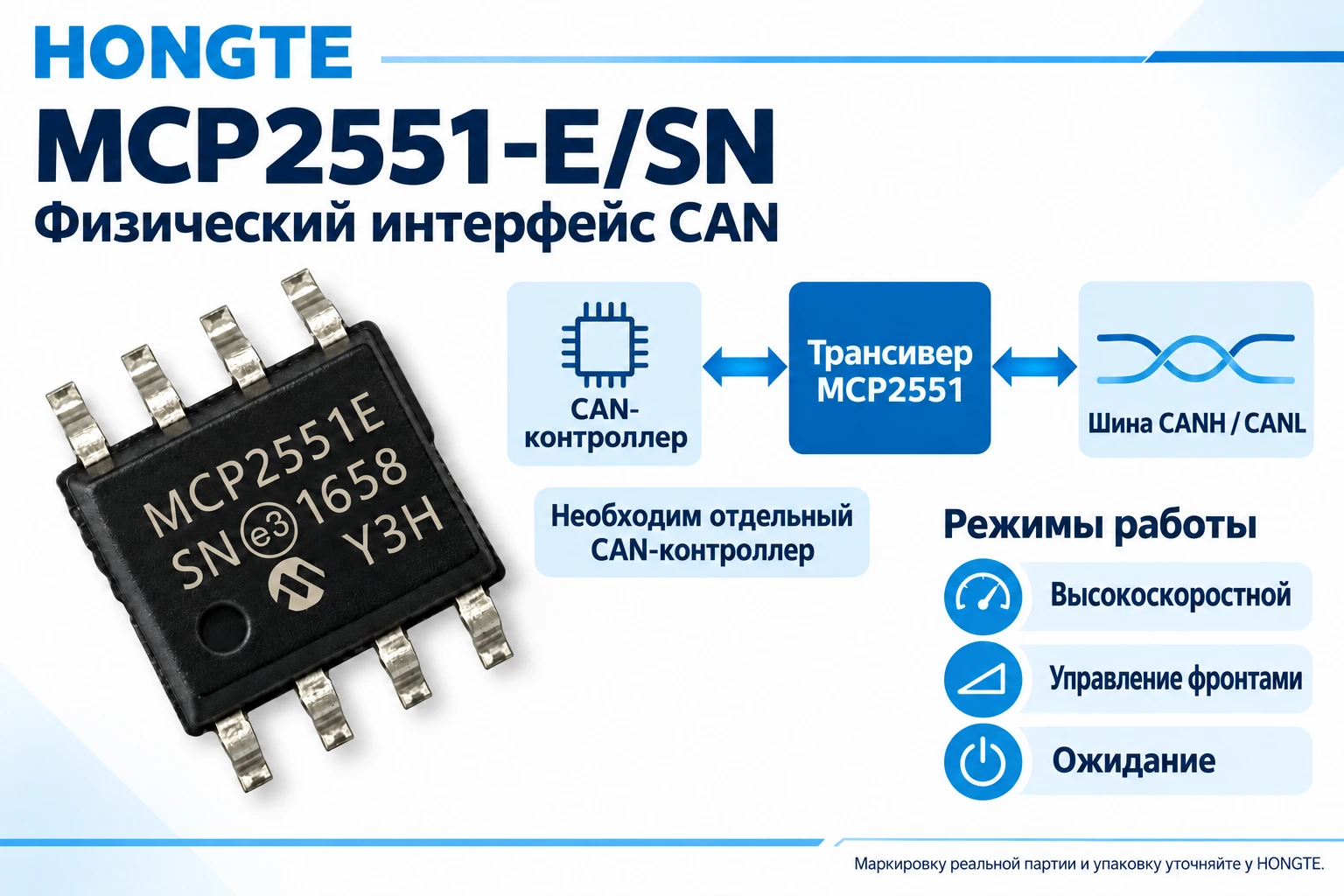

Подходит для существующих встраиваемых и промышленных CAN-интерфейсов; требуется отдельный CAN-контроллер. Microchip отмечает MCP2551 как не рекомендуемый для новых разработок и предлагает рассматривать MCP2561 для новых проектов.

До заказа подтвердите совместимость корпуса, маркировку реальной партии, код даты, упаковку и доставку. Электрические ограничения и рекомендации по схеме приведены в связанном документе семейства MCP2551.
