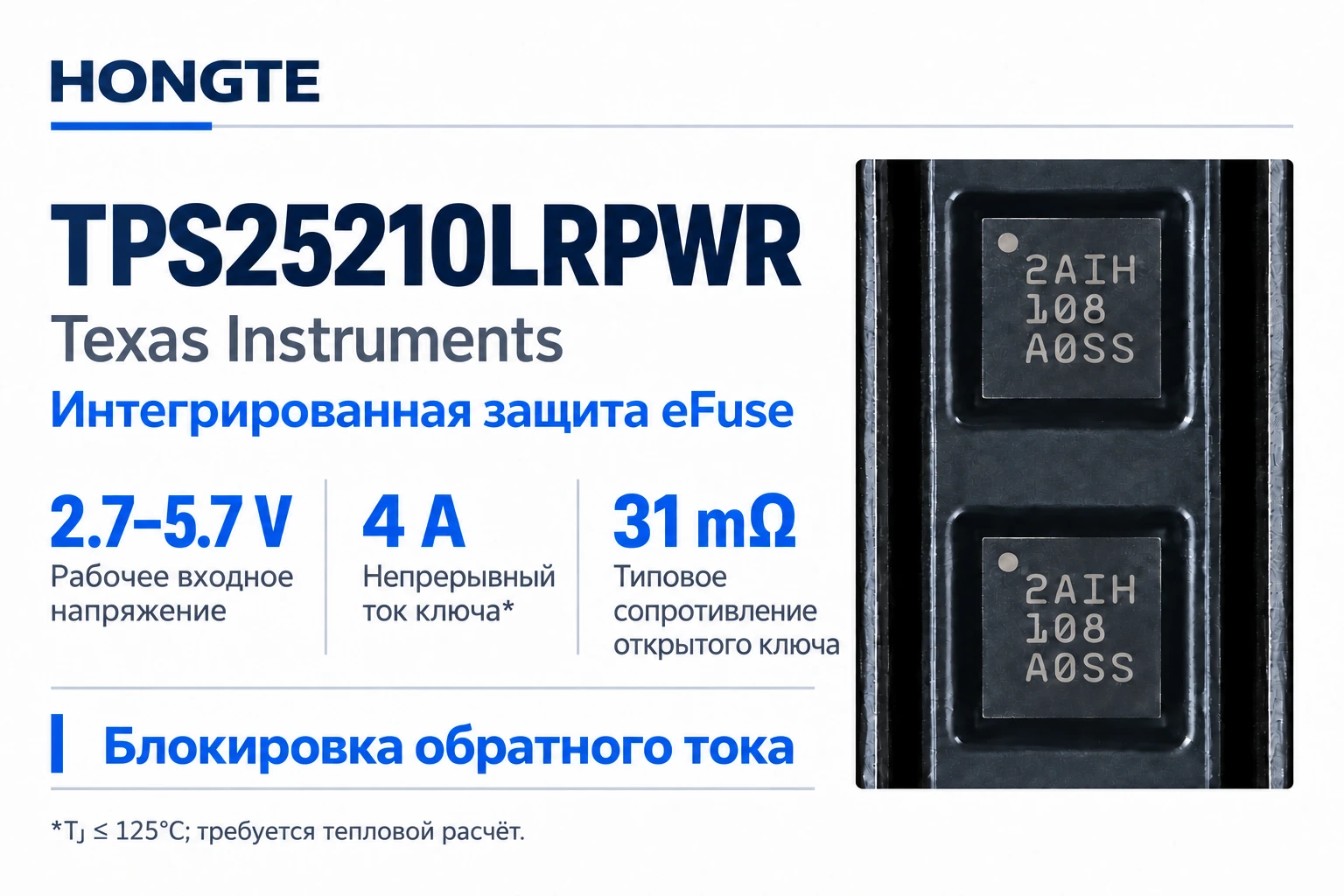

TPS25210LRPWR — электронный предохранитель Texas Instruments TPS25210L с фиксацией отключения latch-off для компактной защиты низковольтного питания. Встречное включение встроенных FET обеспечивает реальную блокировку обратного тока и защиту от обратной полярности на входе.

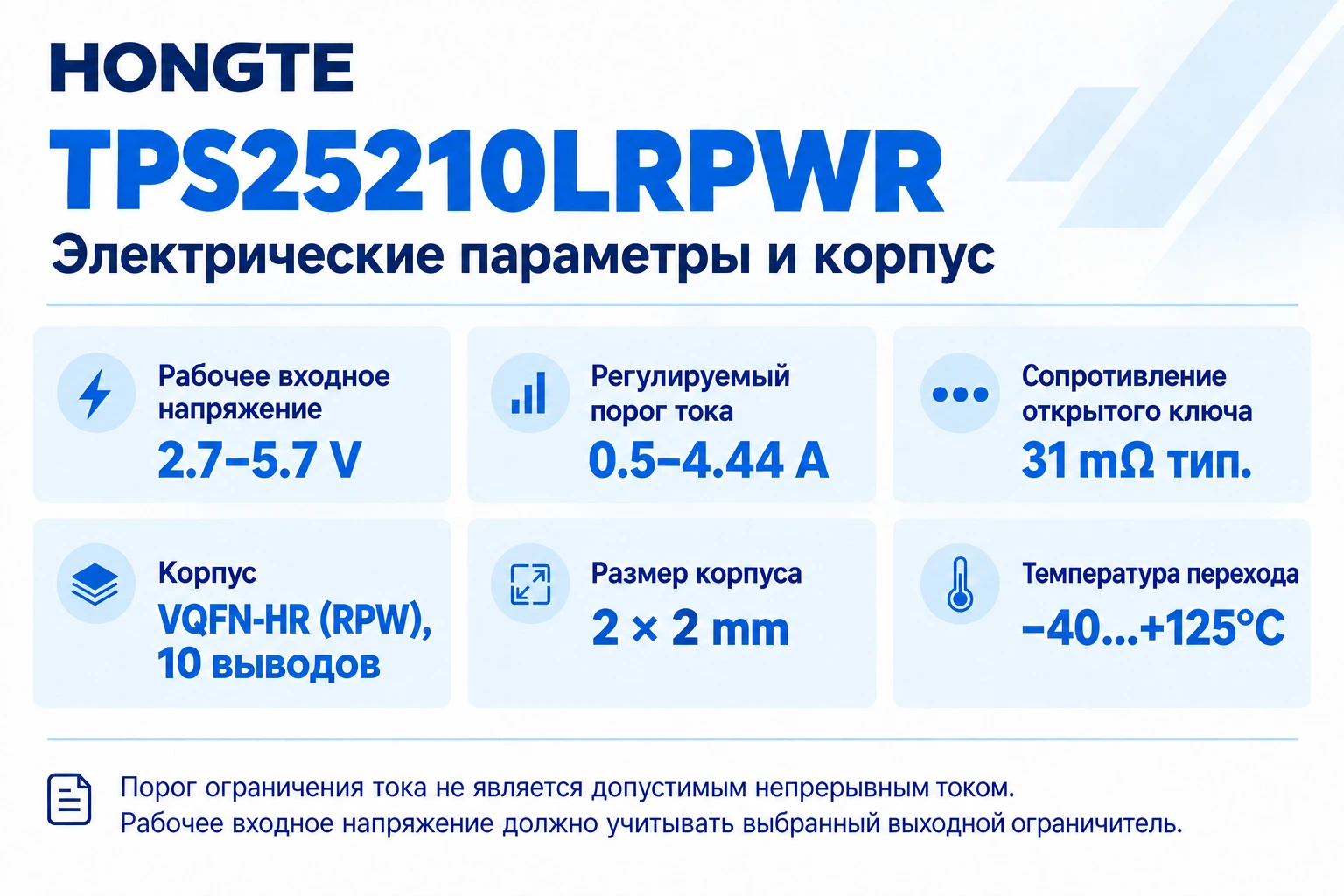

Основные параметры Рабочее входное напряжение 2.7–5.7 V с учётом выбранного порога ограничения выхода. Непрерывный ток ключа до 4 A при температуре перехода не выше 125°C; действуют условия эксплуатации и требования к теплоотводу платы. Типовое сопротивление открытого ключа 31 mΩ. Порог ограничения тока 0.5–4.44 A задаётся внешним резистором и не является номиналом непрерывного тока. Корпус 10-выводной VQFN-HR (RPW), 2 × 2 mm. Рабочая температура перехода −40°C…+125°C.

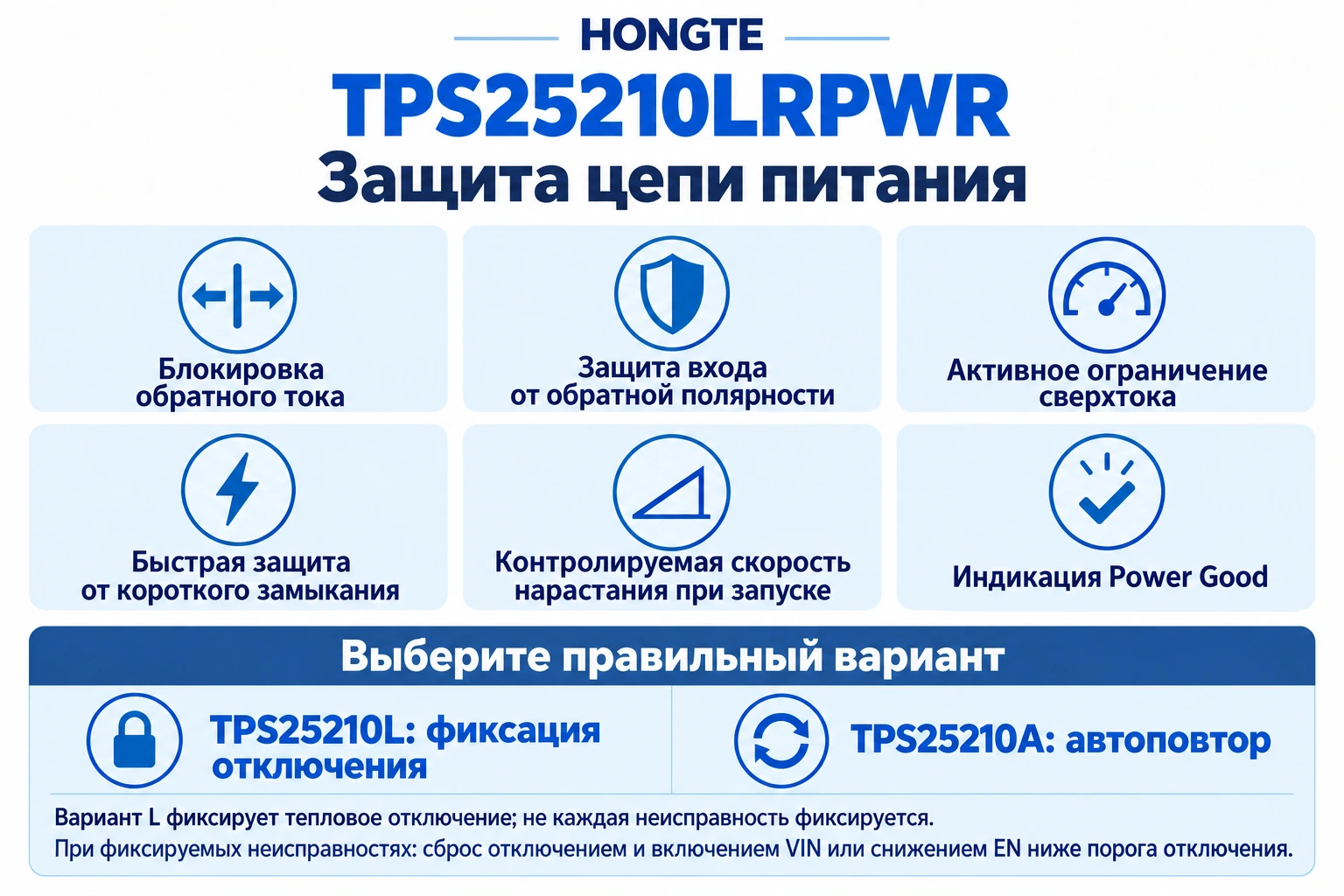

Защита и управление Активное ограничение тока, быстрое отключение при КЗ, выбираемое ограничение перенапряжения, регулируемая скорость нарастания при запуске, блокировка при пониженном напряжении, контроль тока нагрузки и Power Good поддерживают управляемую подачу питания.

Выбор версии TPS25210L — вариант latch-off, а не TPS25210A с автоматическим повторным запуском. Тепловое отключение фиксируется, но не каждая неисправность приводит к фиксации. Сброс выполняют повторным включением VIN или снижением EN ниже порога выключения.

Применение и поставка Возможные схемы: входы адаптеров, накопители, системные платы и док-станции. Внешние компоненты и разводку проверяйте по общему документу TI. Абсолютный максимум 28 V и стойкость −15 V — защитные пределы, а не обычный диапазон питания. Партию, код даты, упаковку и срок уточняйте перед заказом.
