ZXM61P02F — P-канальный MOSFET обогащённого типа на 20 V от Diodes / Zetex в компактном трёхвыводном корпусе SOT-23 для поверхностного монтажа. Предназначен для низковольтной коммутации и управления питанием: отключающих ключей, коммутации DC/DC-преобразователей и схем управления двигателями. Это отдельный транзистор, не готовый преобразователь или контроллер двигателя.

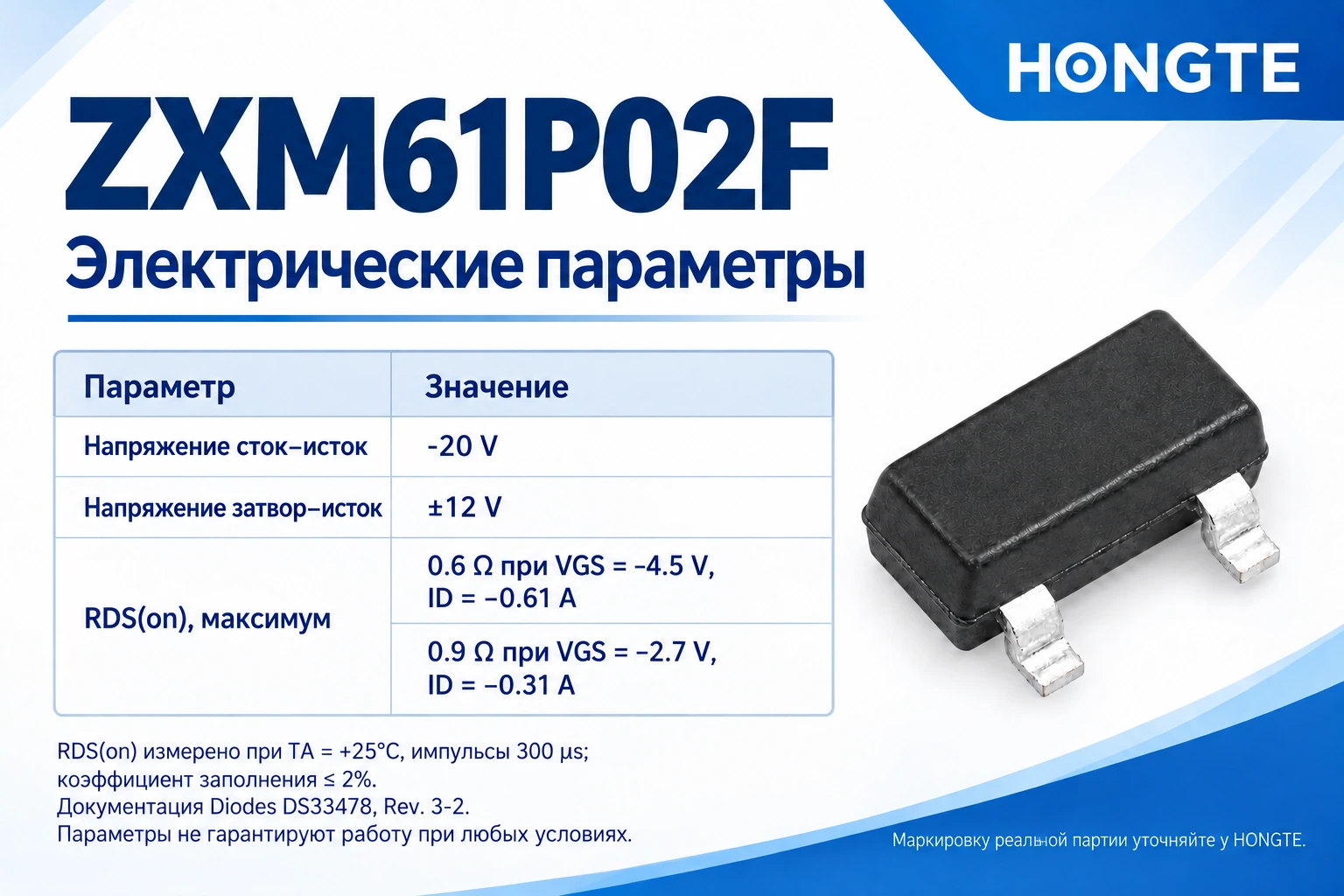

Электрические параметры VDSS: −20 V; допустимое напряжение затвор–исток VGS: ±12 V. Максимальное RDS(on): 0.6 Ω при VGS = −4.5 V и ID = −0.61 A либо 0.9 Ω при VGS = −2.7 V и ID = −0.31 A. Измерения приведены для TA = +25°C, импульсов 300 µs и коэффициента заполнения не более 2%. Значения нельзя отделять от этих условий.

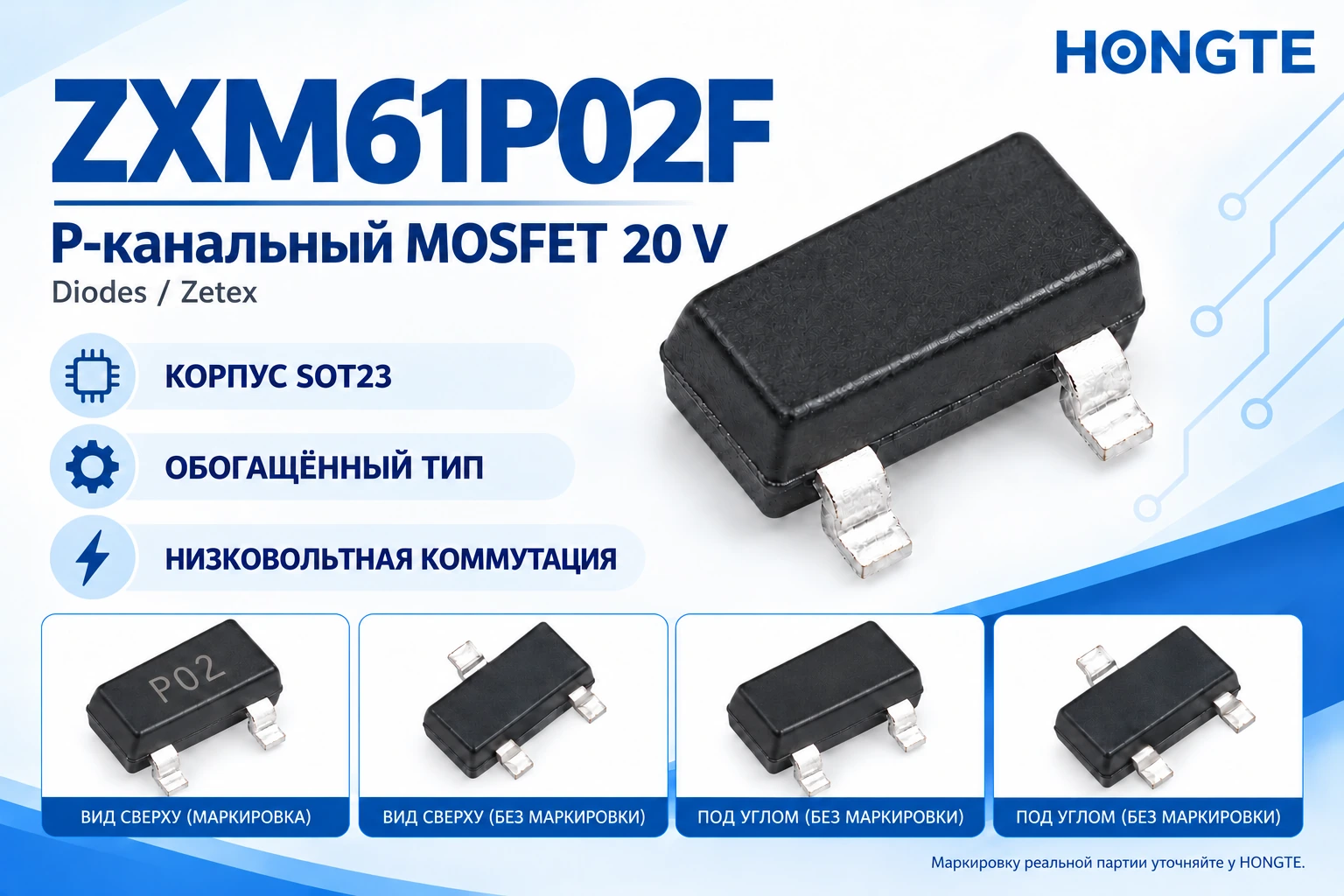

Корпус и идентификация SOT-23, три вывода. В документации указана маркировка P02. Реальную маркировку партии, полный заказываемый суффикс и упаковку подтвердите у HONGTE. Иллюстрации помогают идентификации и не устанавливают состояние текущей партии.

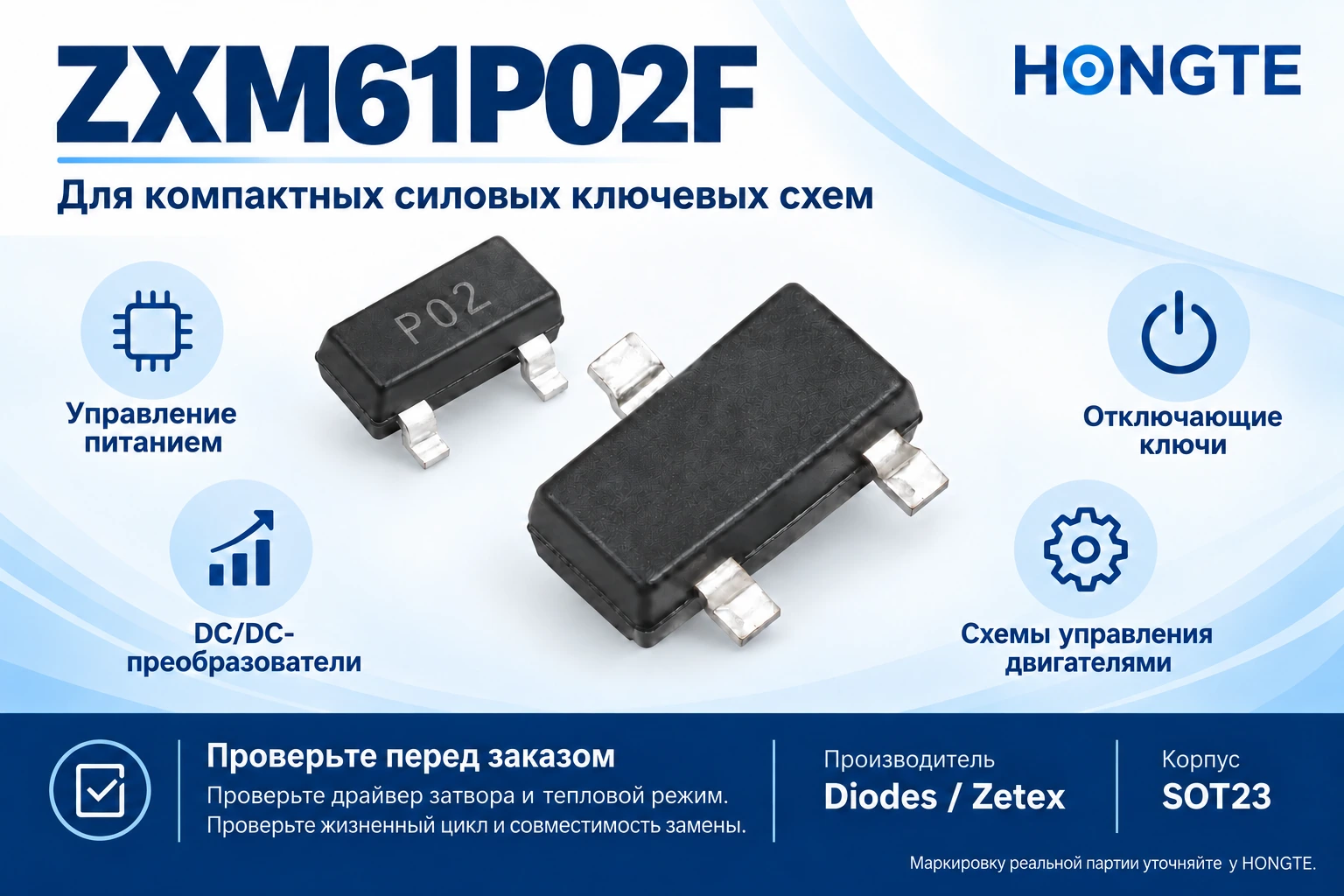

Проверка схемы Сверьте напряжение драйвера затвора, переходные процессы нагрузки, теплоотвод и площадь меди платы с документацией. Номинальное напряжение или ток нельзя трактовать как непрерывно допустимые при любой плате и температуре.

Жизненный цикл Уведомление изготовителя PCN-2824 включает код упаковки лента-катушка ZXM61P02FTA в завершение выпуска. Проверьте действующее уведомление по датам последнего заказа и отгрузки, а перед заменой — электрическую и посадочную совместимость. Базовая модель этой позиции остаётся ZXM61P02F.

Сообщите нужное количество, точный суффикс, упаковку и страну доставки. HONGTE подтвердит партию, наличие, цену и срок. Технический источник: Diodes ZXM61P02F DS33478, Rev. 3-2.
