ADS4229IRGCT — двухканальный 12-битный аналого-цифровой преобразователь Texas Instruments для высокоскоростного сбора сигналов с частотой дискретизации до 250 MSPS на канал. Поддерживает выбираемые цифровые выходы DDR LVDS или параллельный CMOS; корпус — 64-выводной RGC VQFN.

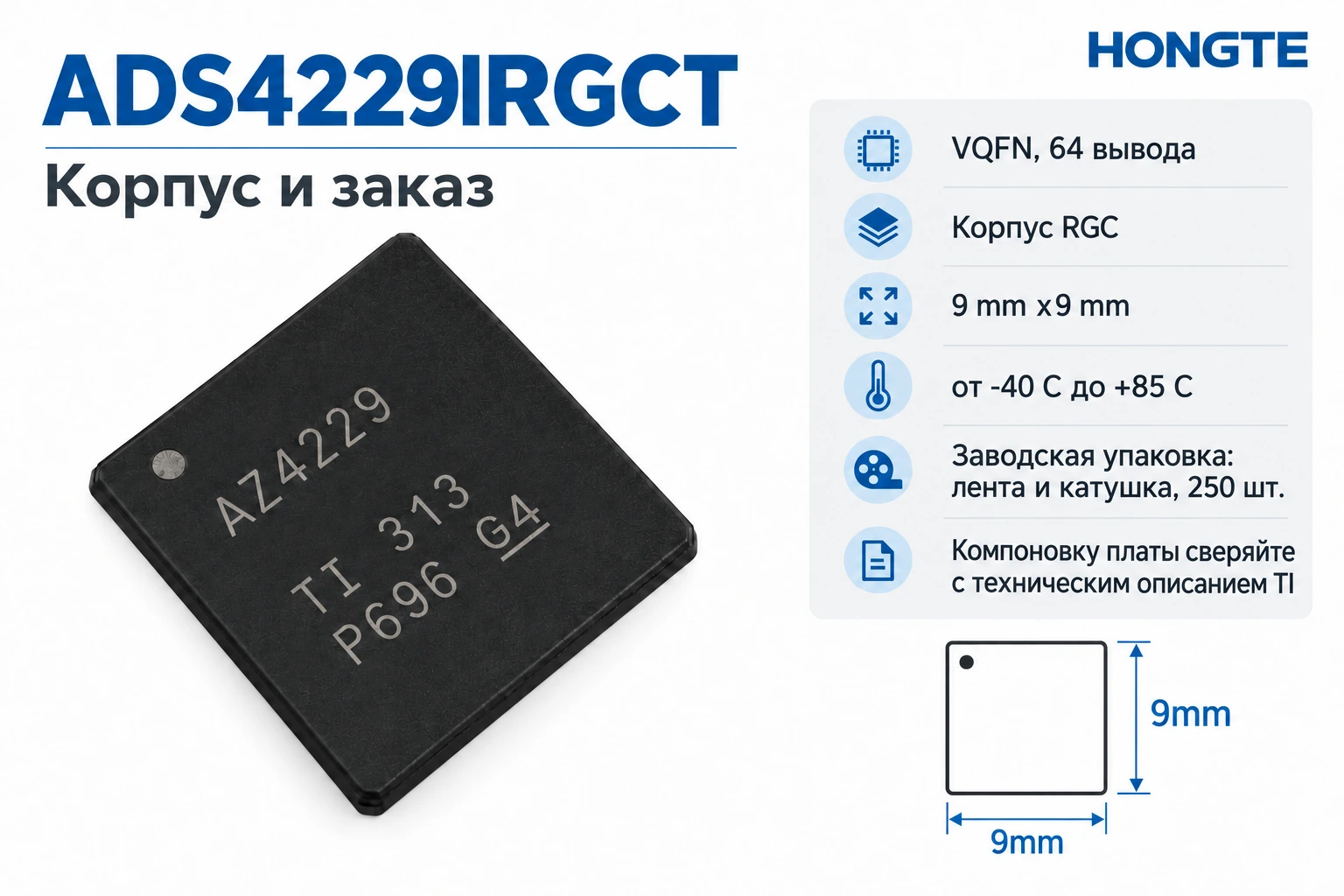

Основные характеристики Два аналоговых входных канала, разрешение 12 бит. Дискретизация до 250 MSPS на канал. Выбираемый выход DDR LVDS или параллельный CMOS. Номинальное аналоговое и цифровое питание 1.8 V. Дифференциальный диапазон входа 2 V от пика до пика. Программируемое усиление от 0 до 6 dB и коррекция смещения постоянного уровня. 64-выводной VQFN (RGC), 9 × 9 mm. Рабочая температура −40°C…+85°C.

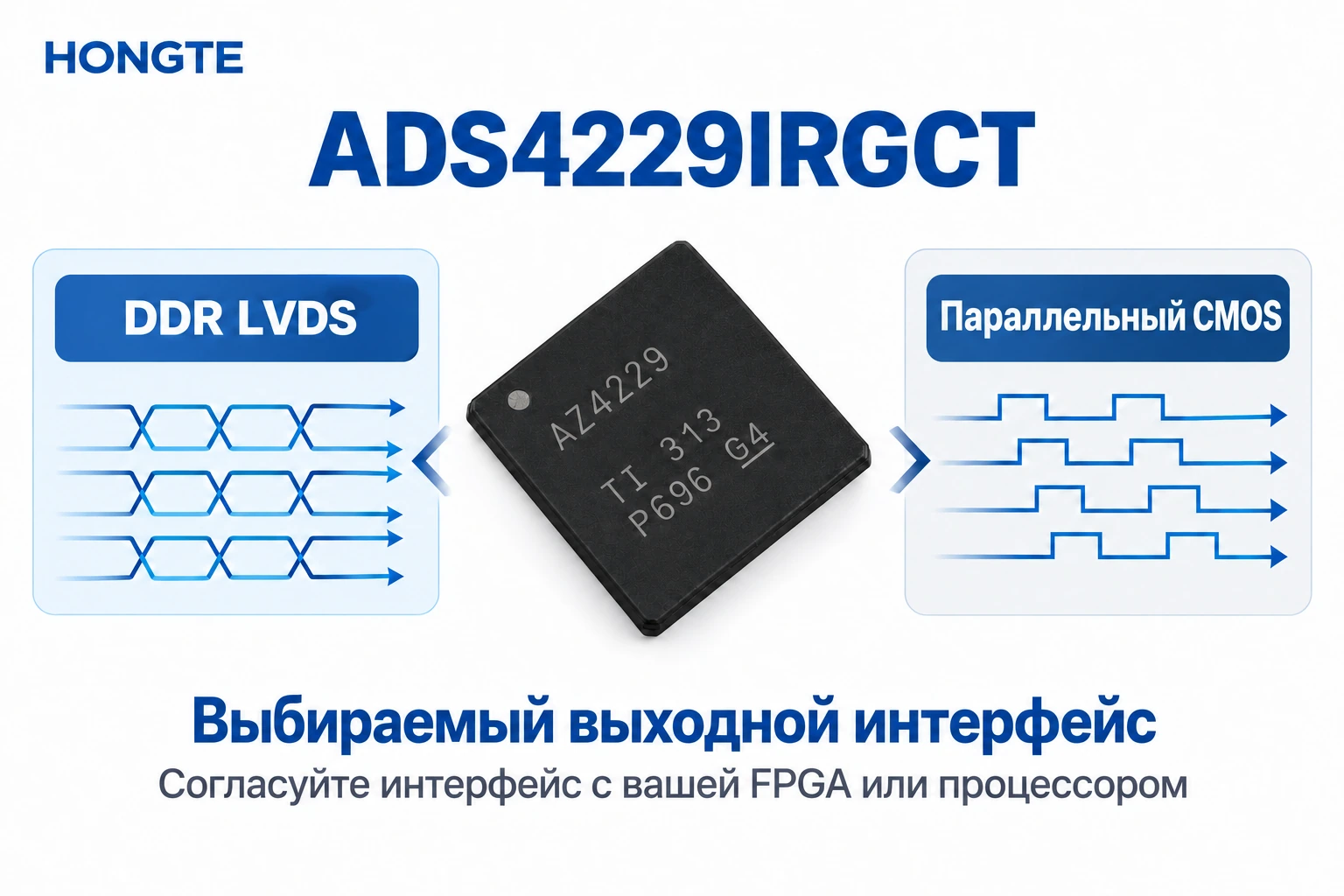

Интерфейс и проектирование По документации TI проверьте интерфейс выхода, тактирование, входной драйвер, опорное напряжение, питание и разводку платы. Максимум 250 MSPS нельзя переносить на любой режим выхода: временные характеристики параллельного CMOS приведены для работы до 200 MSPS. Для 250 MSPS следует проверять документированный режим DDR LVDS.

Применение Приёмники беспроводной связи, программно-определяемое радио, высокоскоростной сбор данных и линеаризация усилителей мощности. Пригодность зависит от аналогового тракта, генератора тактового сигнала и цифровой обработки.

Заказ и документы Точный код заказа — ADS4229IRGCT. Суффикс T у TI обозначает заводскую упаковку лента-катушка по 250 штук, а не склад HONGTE и не минимальный заказ. Документ TI ADS4229 Rev. C содержит параметры ADS4229 и сведения о корпусе RGC.

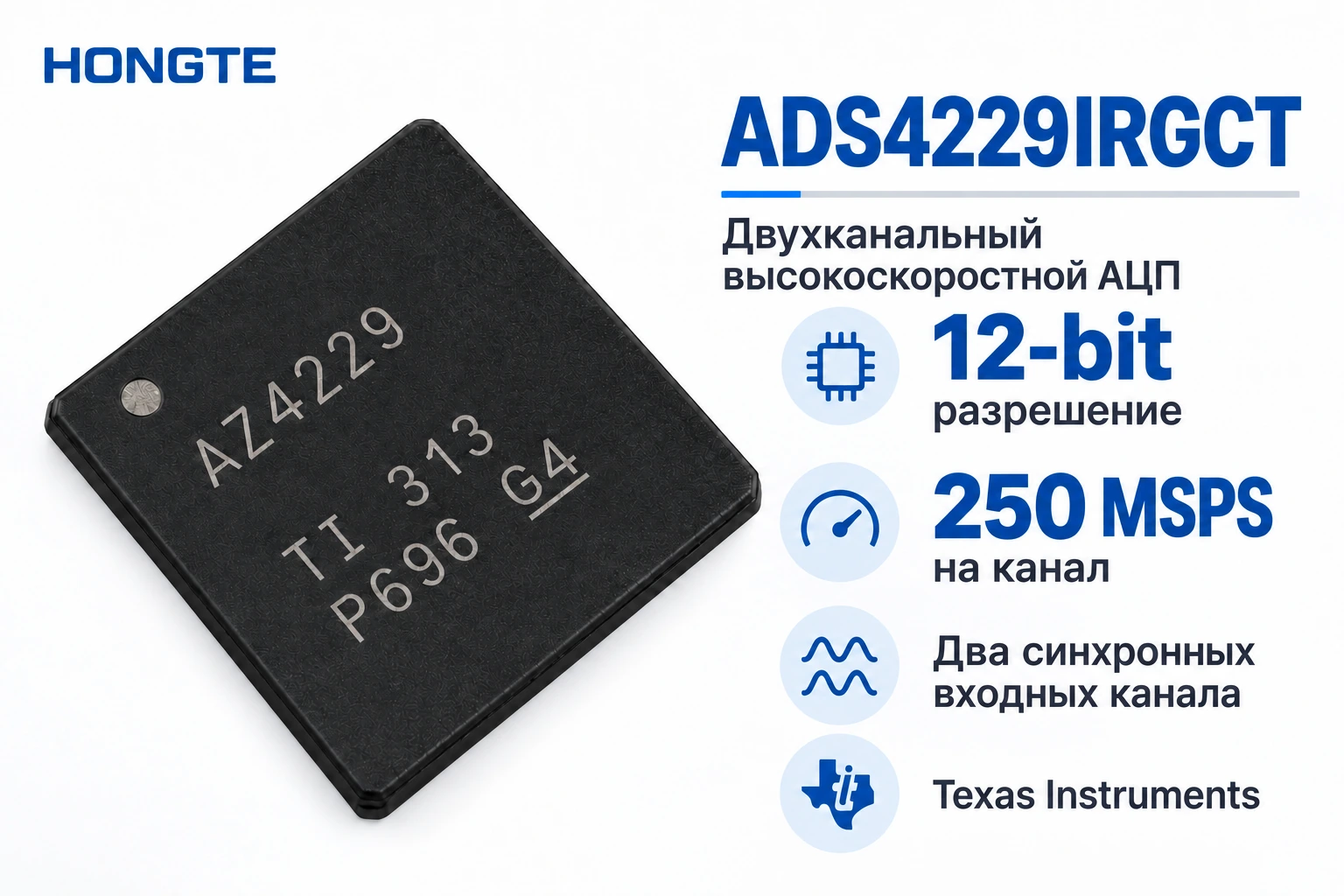

На предоставленном изображении видна маркировка AZ4229 из дополнения TI по корпусам. Маркировки 313, P696 и G4 сохранены и не гарантируют текущую партию или код даты. Перед заказом подтвердите количество, цену, упаковку, сведения о партии и доставку.
