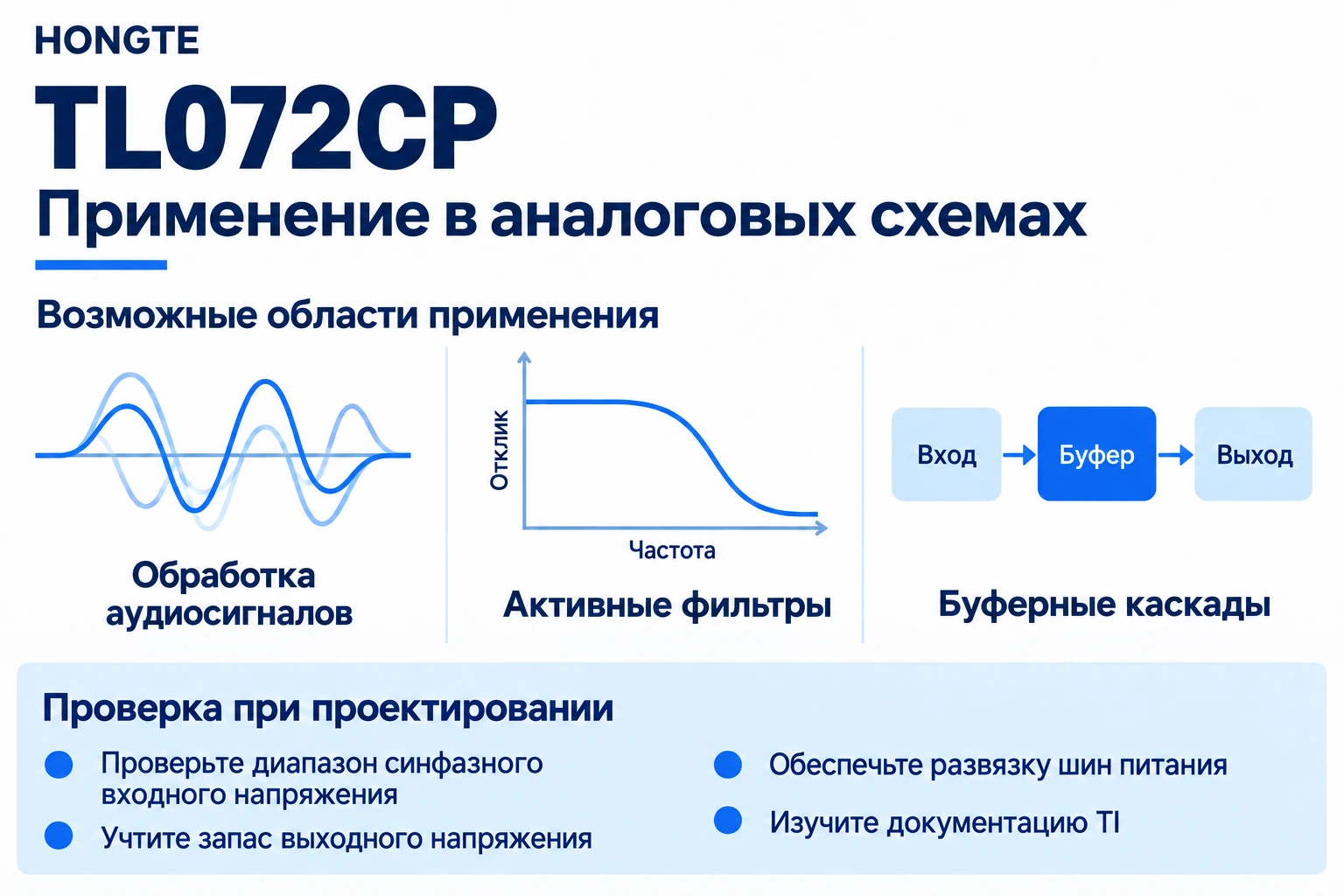

TL072CP — сдвоенный малошумящий операционный усилитель Texas Instruments с полевыми транзисторами на входе в 8-выводном корпусе PDIP для монтажа в отверстия. Два канала применимы для обработки аудиосигналов, активных фильтров, буферов и общих аналоговых схем. Проверьте схему для нужного усиления, диапазона сигнала и нагрузки.

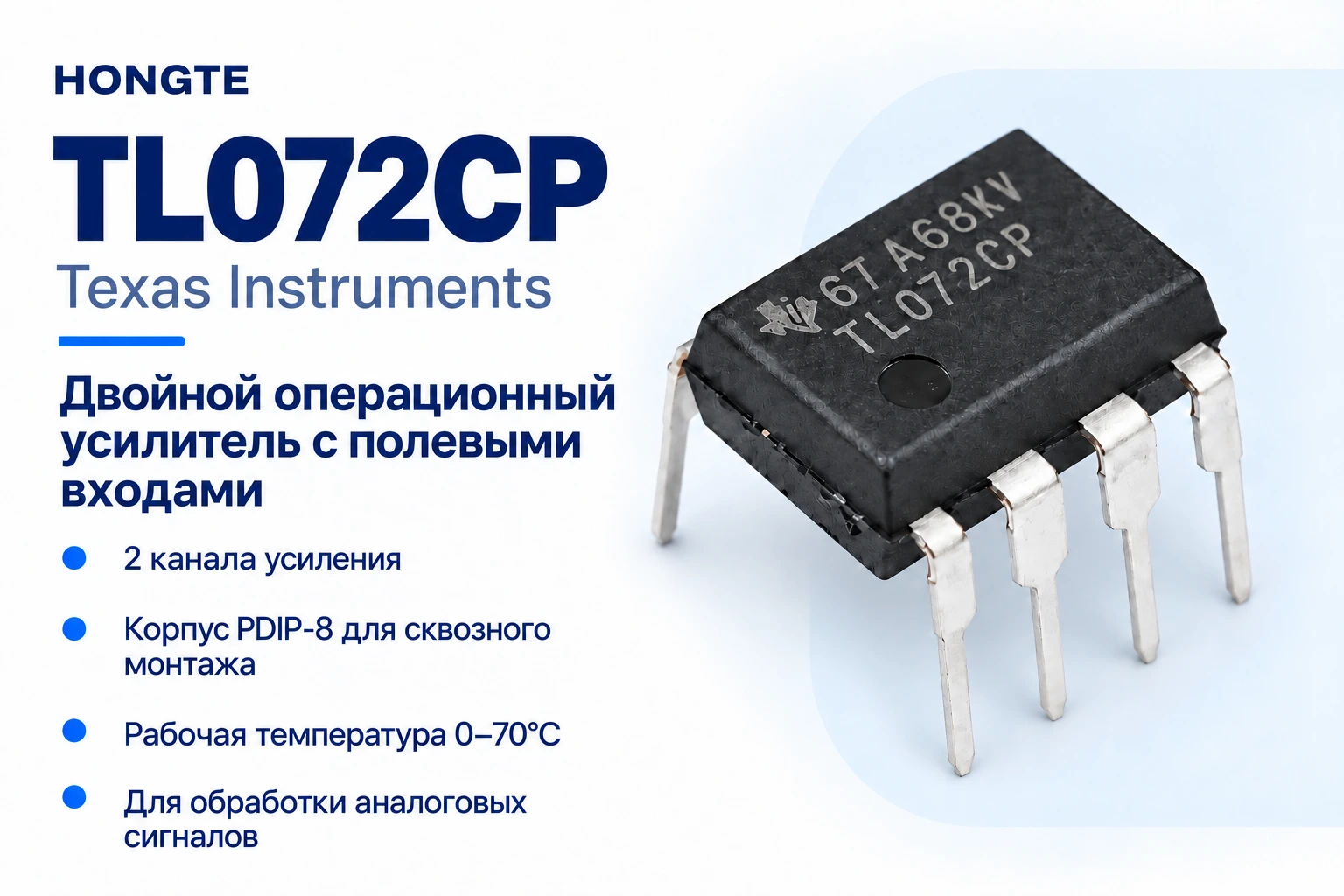

Модель и корпус Производитель: Texas Instruments. Полный номер: TL072CP. Каналов усиления: 2. Корпус: PDIP-8, код TI P. Рабочая температура: 0–70°C.

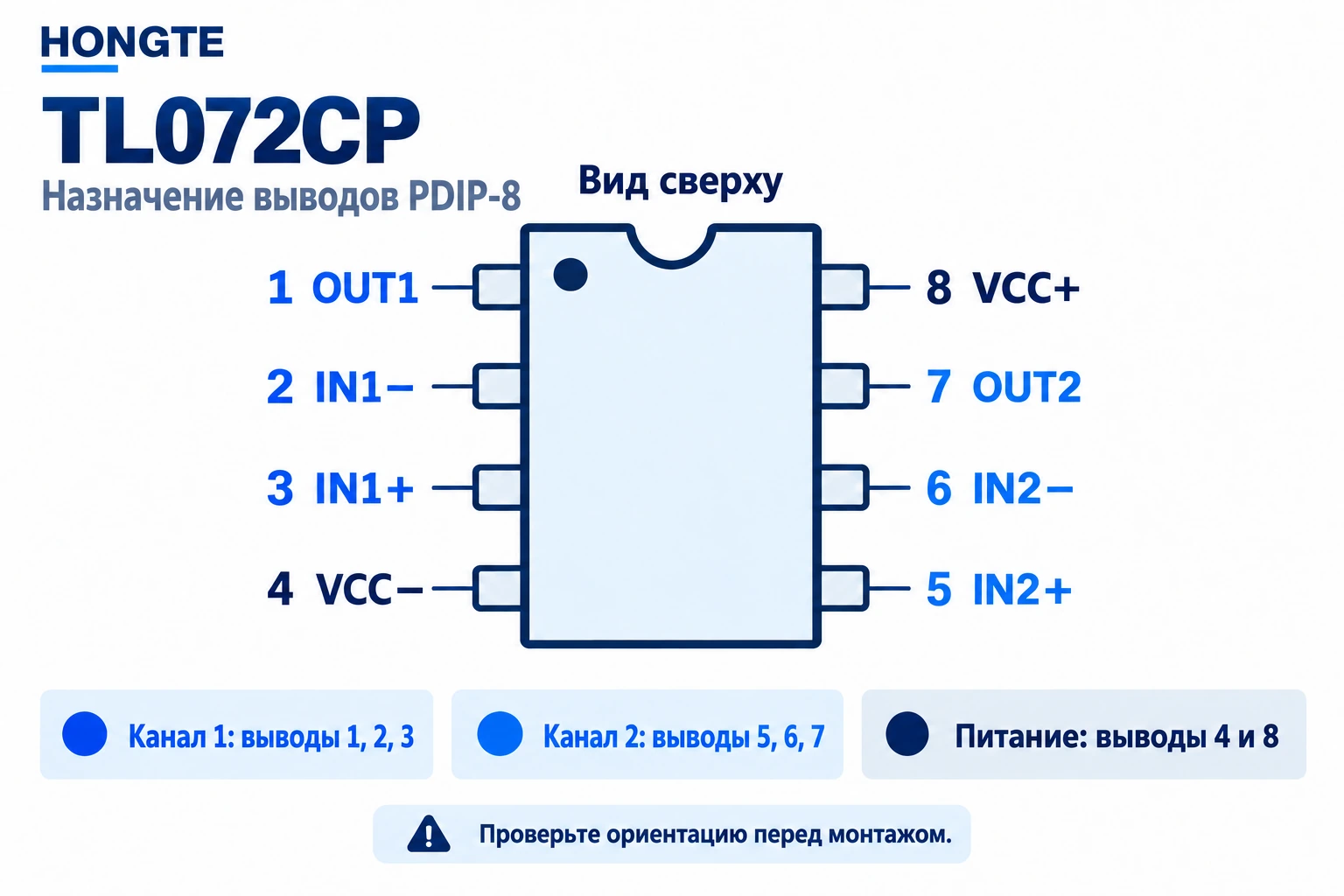

Выводы, вид сверху 1 OUT1; 2 IN1−; 3 IN1+; 4 VCC−; 5 IN2+; 6 IN2−; 7 OUT2; 8 VCC+. Перед монтажом проверьте ориентацию корпуса.

Проектирование Не предполагайте вход или выход rail-to-rail. Проверьте питание, синфазный диапазон входа, запас выходного напряжения и устойчивость с ёмкостной нагрузкой. Размещайте развязывающие конденсаторы питания рядом с микросхемой.

Документация Электрические ограничения, условия испытаний и чертежи приведены на странице TI TL072CP и в связанном документе TL07xx. TI описывает прежние и новые версии кристалла: используйте сведения для поставляемого изделия, не подставляйте характеристики TL072H.

Для заказа сообщите количество и подтвердите код даты, состояние партии, упаковку и доставку.
