IRFB3207PBF — N-канальный силовой MOSFET Infineon / International Rectifier на 75 V в трёхвыводном корпусе TO-220AB для монтажа в отверстия. Применяется в силовых ключевых схемах: импульсных источниках питания, синхронных выпрямителях и ИБП.

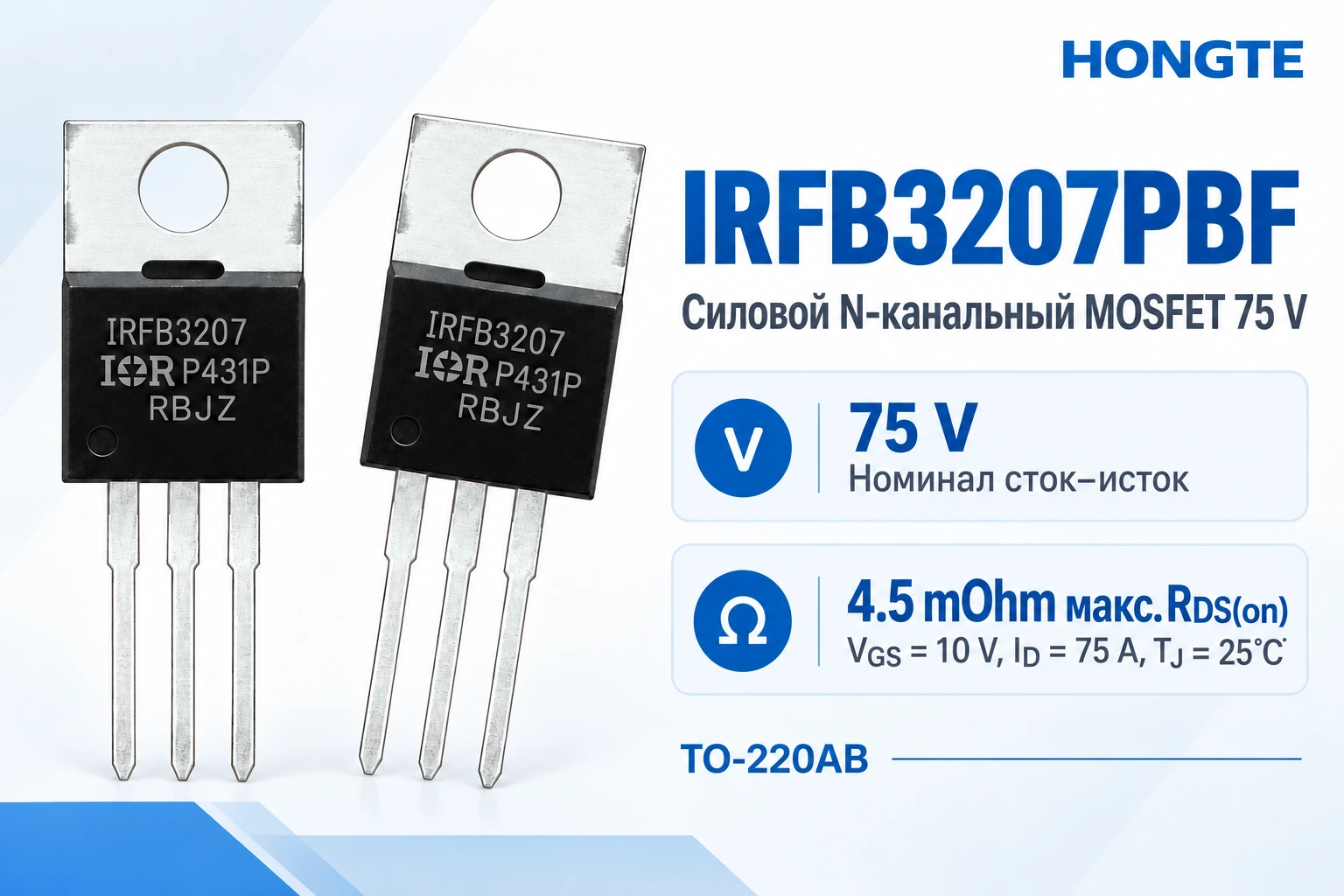

Основные параметры Напряжение сток–исток: 75 V. Сопротивление открытого канала: типовое 3.6 mΩ, максимальное 4.5 mΩ при VGS = 10 V, ID = 75 A и TJ = 25°C. Значения получены импульсным методом: длительность до 400 µs, коэффициент заполнения не более 2%. Абсолютный максимум затвор–исток: ±20 V. Температура перехода: −55°C…+175°C.

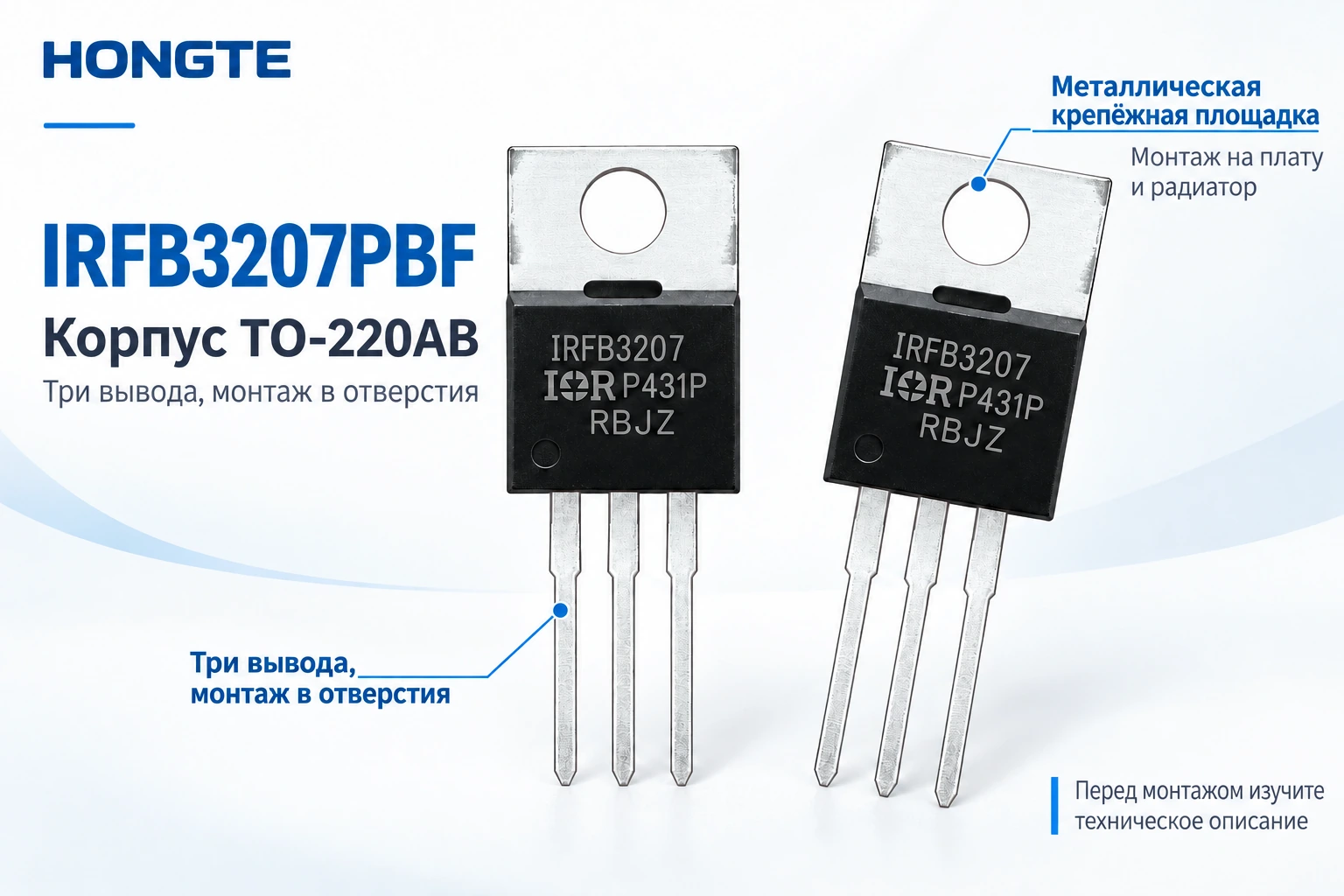

Корпус и подключения TO-220AB, три вывода. Если маркированная лицевая сторона обращена к вам, а выводы направлены вниз: 1 — Gate (затвор), 2 — Drain (сток), 3 — Source (исток). Металлический крепёжный фланец соединён со стоком. Проверьте чертёж изготовителя и обеспечьте требуемые тепловую и электрическую изоляцию.

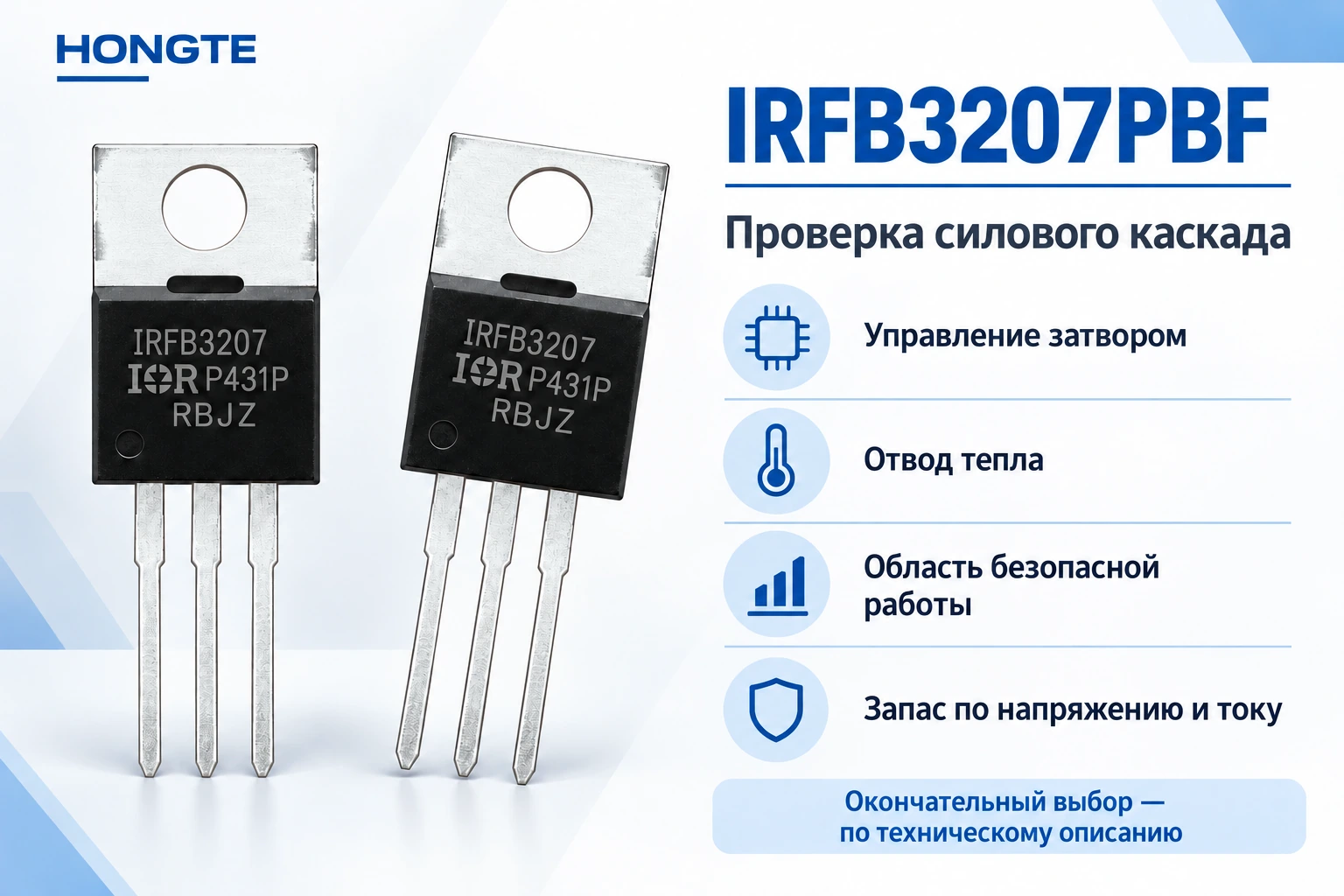

Ток и теплоотвод В документации прямо указано ограничение корпуса 75 A. Более высокие расчётные токи нельзя считать безусловно допустимым током корпуса. Проверьте область безопасной работы, температуру корпуса, охлаждение, драйвер затвора и коммутационные потери. Сопротивление открытого канала растёт с температурой.

Документация и жизненный цикл Официальный документ включает IRFB3207PbF вместе с IRFS3207PbF и IRFSL3207PbF. Используйте разделы IRFB / TO-220AB. Infineon указывает прекращение выпуска IRFB3207. Уточните точный суффикс заказа и целесообразность закупки для существующей схемы; для новой конструкции проверьте квалифицированную замену.

Фото и заказ На изображении сохранены обозначение IRFB3207, старый логотип IOR и маркировки P431P и RBJZ. Они не гарантируют маркировку или код даты текущей партии. Наличие, цену, сведения о партии, упаковку и доставку подтвердит HONGTE.
